Đặc điểm nổi bật của crossover Pearller DL48: - Cấu hình đa dạng: Hỗ trợ nhiều cấu hình: 2 In/4 Out, 2 In/2 Out, 4 In/6 Out, 4 In/8 Out, phù hợp với nhiều chế độ phân tần linh hoạt. - Bộ xử lý: Tần số lấy mẫu 96KHz, bộ xử lý DSP 32-bit, chuyển đổi A/D và D/A 24-bit. - Kết nối PC: Cung cấp giao diện USB (mặt trước), RS485 và RS232 (mặt sau) để kết nối với PC. - Có thể kết nối tối đa 250 máy thông qua RS485. - Có thể điều khiển từ xa lên đến 1500 mét bằng RS485. - Chương trình: Có thể lưu trữ 12 chương trình người dùng (presets). - Bảo mật: Có chức năng khóa mật khẩu (Password lock) để bảo vệ cài đặt. - Hiển thị: Màn hình LCD 2x24 đèn nền xanh lam và LED 8 đoạn hiển thị mức tín hiệu đầu vào/đầu ra. Ứng dụng:

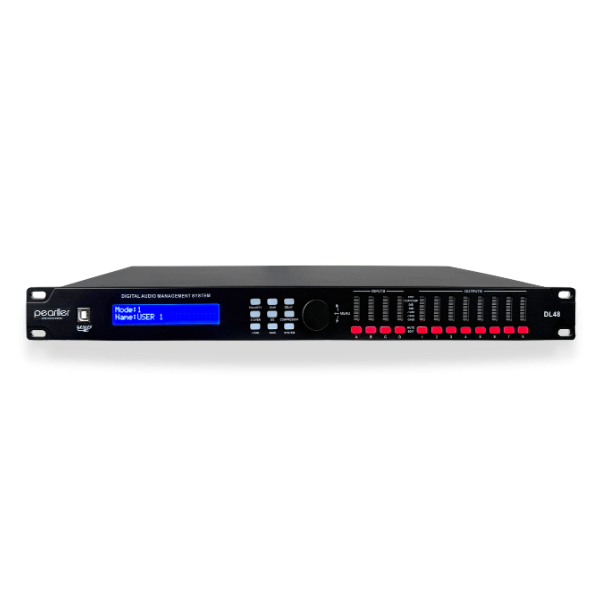

Bộ xử lý âm thanh kỹ thuật số DL48 được thiết kế dưới dạng rack-mount (gắn tủ) tiêu chuẩn, với chiều cao chỉ 1U, tối ưu cho việc lắp đặt trong các tủ thiết bị chuyên nghiệp để tiết kiệm không gian. Vỏ ngoài của thiết bị là kim loại, có màu đen nhám.

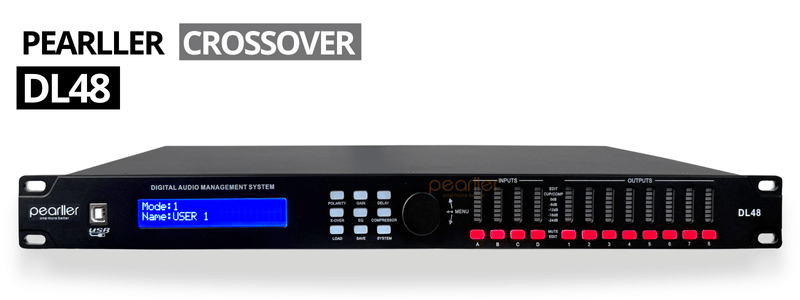

Màn hình LCD hiển thị thông số và tình trạng hoạt động của crossover pearller DL48
Bảng điều khiển phía trước được tổ chức khoa học, phân chia rõ ràng thành ba khu vực để tối đa hóa khả năng điều khiển và giám sát. Bên trái là khu vực hiển thị với màn hình LCD 2x24 có đèn nền màu xanh dương nổi bật, cùng với một cổng USB tiện lợi cho việc kết nối PC để cấu hình.
1.2. Thiết kế mặt sau
Bảng điều khiển phía sau của DL48 được thiết kế theo cấu trúc logic, tập trung vào các cổng kết nối tín hiệu và nguồn điện. Ở góc bên trái là khu vực nguồn điện với ổ cắm nguồn AC (hỗ trợ dải điện áp AC110V-220V/50-60Hz) và Công tắc nguồn (Power Switch), cùng với một lỗ thông hơi dành cho Quạt làm mát (Cooling Fan) nhằm đảm bảo hiệu suất hoạt động ổn định.

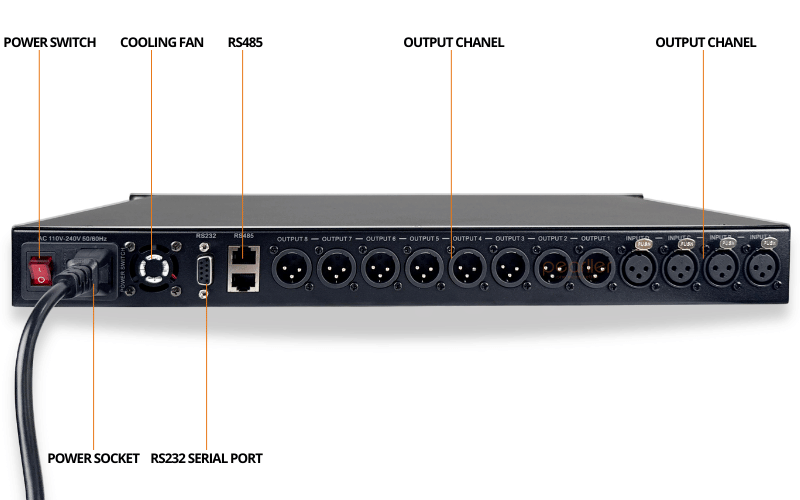

Mặt sau của DL48 được thiết kế tập trung vào các cổng kết nối tín hiệu và nguồn điện
Tiếp theo là khu vực giao tiếp máy tính và điều khiển từ xa, bao gồm một cổng RS232 (cổng serial) và hai cổng RS485 (dạng RJ-45). Cổng RS485 này đặc biệt quan trọng vì nó cho phép thiết bị kết nối chuỗi tới 250 đơn vị và điều khiển từ xa lên tới 1500 mét. Phần lớn không gian còn lại dành cho các cổng audio cân bằng (balance): thiết bị có 4 kênh Đầu vào (INPUT A-D) sử dụng cổng XLR cái (female) và 8 kênh Đầu ra (OUTPUT 1-8) sử dụng cổng XLR đực (male), đáp ứng các cấu hình đa dạng như 4-in/8-out, đảm bảo kết nối tín hiệu chắc chắn và chất lượng cao.
2. Chức năng nổi bật Crossover Pearller DL48
2.1. Điều Khiển Độc Lập và Tương Thích với DSP 32-bit
Crossover của DL48 được thiết lập trên nền tảng xử lý số DSP 32-bit với tần số lấy mẫu 96KHz. Tính năng phân tần được áp dụng riêng cho mỗi kênh Đầu ra (lên đến 8 kênh), cho phép kỹ sư âm thanh tùy biến cấu hình loa từ 2-way, 3-way, 4-way, hoặc bất kỳ chế độ phân tần linh hoạt nào. Quan trọng nhất, mỗi kênh đầu ra đều cho phép thiết lập riêng biệt cả Lọc thông cao (HPF) và Lọc thông thấp (LPF), với dải tần hoạt động cực rộng từ 20Hz đến 20KHz.
Mỗi kênh đầu ra đều cho phép thiết lập riêng biệt cả Lọc thông cao (HPF) và Lọc thông thấp (LPF)
2.2. Tính Năng Phân Tần Bất Đối Xứng
Điều này cho phép tạo ra một Phân tần Bất đối xứng, nghĩa là HPF và LPF không cần phải sử dụng cùng kiểu đáp ứng hoặc cùng độ dốc suy giảm. Khả năng này cực kỳ giá trị khi cần tối ưu hóa sự tích hợp giữa hai củ loa có đặc tính phản hồi và pha không đồng nhất, giúp đạt được sự cộng hưởng và chuyển tiếp âm thanh mượt mà hơn trong vùng giao nhau của tần số.
2.3. Bộ Lọc Chuyên Nghiệp Đa Dạng (Bessel, Butterworth, Linkwitz-Riley)
DL48 trang bị đầy đủ ba kiểu đáp ứng lọc được tin dùng nhất trong ngành âm thanh chuyên nghiệp. Điều này cho phép người dùng lựa chọn đường cong cắt tối ưu hóa theo mục tiêu cụ thể:
- Bessel: Ưu tiên đáp ứng pha tuyến tính (linear phase response), giúp giảm thiểu sự thay đổi về thời gian tín hiệu (time-smear). - Butterworth: Đảm bảo đáp tuyến tần số phẳng nhất (maximally flat) trong dải thông, tạo ra âm thanh tự nhiên nhất ngay trước điểm cắt. - Linkwitz-Riley: Được thiết kế đặc biệt để giữ pha khớp nhau (in phase) tại điểm cắt, đảm bảo khi tín hiệu từ HPF và LPF kết hợp lại tại điểm giao nhau, chúng sẽ cộng hưởng hoàn hảo để tạo ra đáp tuyến bằng phẳng mà không bị suy giảm.

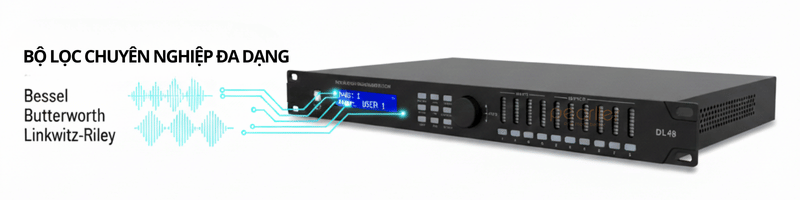

Bộ lọc chuyên nghiệp đa dạng bao gồm nhóm bộ lọc lớn
2.4. Kiểm Soát Chi Tiết với Độ Dốc Lên đến 48dB/oct
DL48 cung cấp các tùy chọn độ dốc (Slope/Attenuation) đa dạng, cho phép điều khiển mức độ suy giảm tín hiệu tại điểm cắt với độ sắc nét cao.
- Các kiểu Bessel và Butterworth hỗ trợ độ dốc: 12dB/oct, 18dB/oct, 24dB/oct. - Kiểu Linkwitz-Riley hỗ trợ độ dốc tối đa là 48dB/oct.
Độ dốc 48dB/oct là một tiêu chuẩn kỹ thuật cao, cho phép phân tách dải tần số sắc nét và gần như tuyệt đối, giảm thiểu tối đa sự chồng lấn giữa các củ loa (ví dụ: Mid và Treble), giúp mỗi củ loa chỉ nhận đúng dải tần mà nó được thiết kế, từ đó cải thiện độ rõ nét và bảo vệ củ loa hiệu quả.
Tai tủ rack gắn dễ dàng đồng bộ với các thiết bị âm thanh khác
3. Thông số kỹ thuật Crossover Pearller DL-48
Thương hiệu: Pearller Mã sản phẩm: Pearller DL48 Đáp ứng tần số: 20Hz – 20KHz (-0.5dB) Tỷ lệ tín hiệu/nhiễu (SNR): >110dB Độ méo (Distortion): <0.01% (OUTPUT=0dBu/1KHz) Độ lợi (Gain): Phạm vi điều chỉnh: -36dB đến +12dB (bước 0.1dB) Trở kháng Đầu vào: Cân bằng (Balance): 20KΩ Trở kháng Đầu ra: Cân bằng (Balance): 100Ω Giao diện PC: 1 USB (mặt trước), 2 RS485/RS232 (mặt sau). Độ trễ tối đa (Delay): 1000ms. Đơn vị có thể chọn: mili giây (ms), mét (m), hoặc feet (ft). Tỷ lệ đồng pha (Co-simulation ratio): >70dB (1KHz) Phạm vi đầu vào: ≤ +17dBu Tách kênh (Channel separation): >80dB (1KHz) Đảo pha (Polarity): Cùng pha (In phase), Đảo pha (Inverting) Tần số lấy mẫu: 96KHz (Bộ xử lý DSP 32-bit) Nguồn điện: AC110V-220V/50-60Hz EQ: + 10 bộ cân bằng cho mỗi kênh đầu ra: PEQ/Lo-Shelf/Hi-Shelf. + Mỗi kênh đầu vào có 31 đoạn GEQ và 10 đoạn PEQ + Điều chỉnh PEQ: Tần số trung tâm: 20Hz-20KHz (bước 1Hz) 18, Q: 0.404 đến 28.8 19, Độ lợi (gain): $\pm$20 dB (bước 0.1dB)20.
Phân tần (Frequency divider): + Lọc thông cao (HPF) và lọc thông thấp (LPF) có thể được thiết lập riêng cho mỗi kênh đầu ra. + Đáp ứng có thể chọn: Bessel, Butterworth, Linkwitz-Riley. + Điểm cắt tần số: 20Hz-20KHz. + Độ dốc Bessel, Butterworth: 12dB/oct, 18dB/oct, 24dB/oct. + Độ dốc Linkwitz-Riley: 12dB/oct, 24dB/oct, 36dB/oct, 48dB/oct.
Compressor: + Thiết lập riêng cho mỗi kênh đầu ra. + Ngưỡng (Threshold): $\pm$20dBu (bước 0.05dBu)36. + Thời gian khởi động (start time): 3ms-100ms. + Thời gian nhả (Release time): Có thể được thiết lập gấp 2, 4, 6, 8, 16, 32 lần thời gian khởi động
Cấu hình kênh - cổng kết nối 4 In / 6 Out Đầu vào: 4 XLR cái / Đầu ra: 6 XLR đực 4 In / 8 Out Đầu vào: 4 XLR cái / Đầu ra: 8 XLR đực 3 In / 6 Out Đầu vào: 3 XLR cái / Đầu ra: 6 XLR đực 2 In / 4 Out Đầu vào: 2 XLR cái / Đầu ra: 4 XLR đực
Kích thước (H x W x D): 45 x 435 x 260mm Trọng lượng: 3.18kg/cái Màu sắc: đen Công nghệ âm thanh đến từ Anh Quốc Cam kết: Hàng chính hãng đầy đủ giấy tờ CO-CQ Bảo hành 24 tháng
4. Ứng dụng Crossover Pearller DL 48
- Hệ thống âm thanh sân khấu, sự kiện - Hệ thống âm thanh Acoustic chuyên nghiệp, liveband - Quán bar, club, beerclub,..
